首頁 > 3~6KV電壓互感器 > JDZX11-6BG電壓互感器

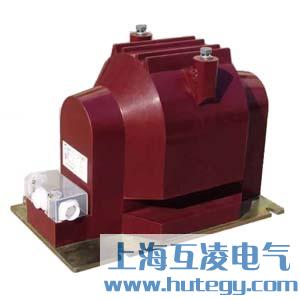

JDZX11-6BG電壓互感器

  • JDZX11-6BG電壓互感器

  • 產品名稱:JDZX11-6BG電壓互感器
  • 型號:JDZX11-6BG
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZX11-6BG電壓互感器價格下載 JDZX11-6BG電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    簡介

    JDZX11-6BG電壓互感器為單相、戶內、干式半封閉產品,使用時單臺或二臺一組,JDZ-3,JDZ-6,JDZ-10 二臺一組時為V/V連接, JDZ-10(Q)、JDZJ-6(Q)、JDZ二臺一組時為 V /V/V連接分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

    結構

    本電壓互感器為環氧樹脂絕緣全封閉結構,鐵心與繞組澆注成一體,底部有安裝板。JDZ11-3,6,10A為單相、相對相連接;JDZF11-3,6,10A為單相、相對相連接。其二次繞組有兩個,測量與保護分開;JDZX11-3,6,10A為單相、相對地連接;JDZX11-3,6,10AG為單相、相對地連接,其結構形式、安裝尺寸同JDZ11-3,6,10A。

    參數

    產品 額定電壓比 (kV) 準確級 額定輸出(VA) 極限輸出(VA) 額定絕緣水平(VA)
    組合
    JDZ11-6B 6/0.1 0.2/0.5/1 50/120/240 500 7.2/32/60
    JDZX11-6B 6/√3/0.1/√3/0.1/3 0.2/0.5/1/6P 40/100/200/100 600 7.2/32/60
    JDZX11-6BG 6/√3/0.1/√3/0.1/3 0.5/6P 60/100 600  7.2/32/60

    1、產品標準:GB1207-1997《電壓互感器》;
    2、負載功率因數:COS&=0.8(滯后);
    3、產品表面爬電比距滿足II級污穢等級;

    JDZX11-6BG電壓互感器原理

    JDZX11-6BG電壓互感器參數

    JDZX11-6BG電壓互感器尺寸

    JDZX11-6BG電壓互感器接線圖

    注意事項: 1、 使用時二次繞組不許短路及超負荷運行。 2、JDZX11-3,6,10A為半絕緣結構,只能進行感應耐壓試驗;開關柜進行工頻試驗時,應將互感器與開關柜斷開。五、外形及安裝尺寸

    電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量儀表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。


    • 產品名稱:
    • JDZX11-6BG電壓互感器


    • 型號:
    • JDZX11-6BG

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
