首頁 > 低壓電流互感器 > LMZ1-0.5電流互感器

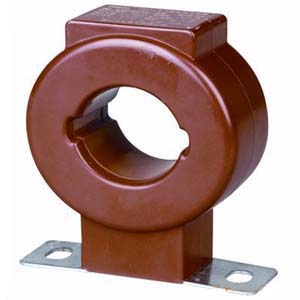

LMZ1-0.5電流互感器

  • LMZ1-0.5電流互感器

  • 產品名稱:LMZ1-0.5電流互感器
  • 型號:LMZ1-0.5
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LMZ1-0.5電流互感器價格下載 LMZ1-0.5電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    簡述

    LMZ1-0.5電流互感器在低壓電流互感器比較采用的一款型號,所以他的產品技術相對比較成熟,他主要技術參數如下,。一次電流5A~5000A,二次電流5A,規格齊全,全面覆蓋0.2級、0.5級及1級三個準確度等級; 所用鐵芯經過高真空熱處理,性能優良,精度穩定; 外殼采用高抗沖阻燃ABS材料制成,具有良好的安全性能,造型美觀; 安裝方便,可采用彎片固定,壓盤固定; 結構:穿孔式(圓、方孔),彎片、單片壓盤安裝方式 性能符合GB1208-1997《電流互感器》技術標準。

    適用范圍

    母線式、澆注絕緣、戶內型電流互感器,適用于額定頻率為50HZ,電壓為0.5KV及以下的交流線路中,作為測量電流、電能及繼電保護之用。

    標準與認證

    國家標準 :GB 1208-2006;認證證書 :CMC浙制03820196

    結構特征

    本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成,二次繞阻沿環形鐵芯均勻纏繞;
    中間窗口供母線穿繞使用,下部有底座,供固定安裝之用;
    本型互感器外部為不飽和樹脂絕緣澆注而成。

    主要技術參數

    準確級 :0.5級
    額定電壓 :0.66KV
    額定一次電流 :5-3000A
    額定二次電流 :5A
    額定負荷 :(見表1)
    允許在110%額定電流下長期運行
    二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象。

    額定負額表

    型號 電流比(A) 穿心匝數(匝) 額定負荷(VA)
    0.2級 0.5級 0.5S級
    LMZ1-0.5 30 5 5-3.75 5-3.75 5-3.75
    50 3 5-3.75 5-3.75 5-3.75
    75 2 5-3.75 5-3.75 5-3.75
    100 2 5-3.75 5-3.75 5-3.75
    150 1 5-3.75 5-3.75 5-3.75
    200 1 5-3.75 5-3.75 5-3.75
    250、300 1 5-3.75 5-3.75 5-3.75
    400、500 1 5-3.75 5-3.75 5-3.75
    600-1200 1 10-3.75 10-3.75 10-3.75
    1500-2500 1 15-3.75 15-3.75 15-3.75
    3000 1 20-3.75 20-3.75 20-3.75

    注意事項

    互感器使用于額定電壓不超過0.66kV的交流電路,長期工作電流不超過1.2倍額定值; 產品為減極性,一次接線標志P1、P2,相應二次接線標志S1、S2; 測量儀表接于S1、S2端子上,所接儀表的總阻抗(包括接線)不應超過互感器的額定負荷; 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。

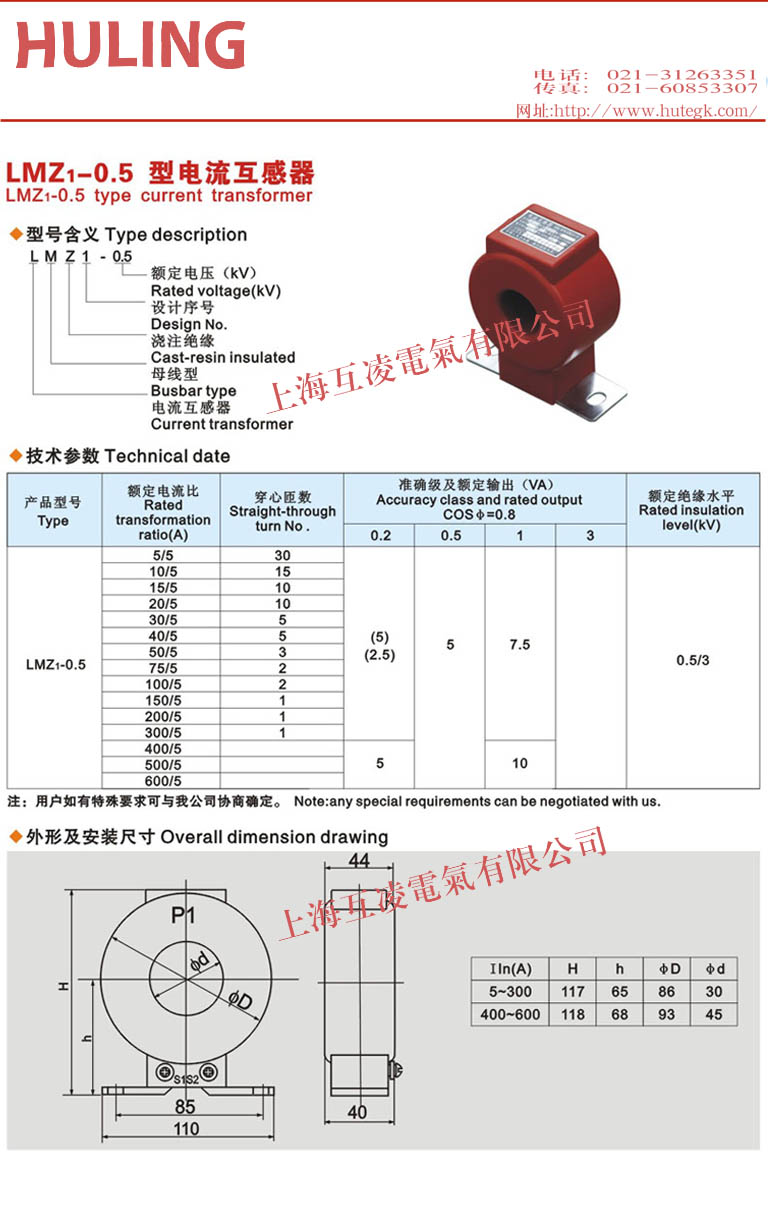

    產品彩頁圖

     LMZ1-0.5電流互感器接線圖


    • 產品名稱:
    • LMZ1-0.5電流互感器


    • 型號:
    • LMZ1-0.5

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
