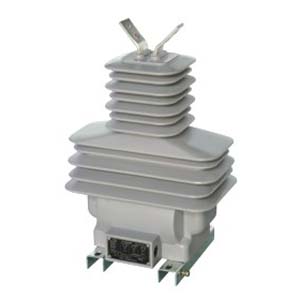

LZZBW-35A電流互感器(戶外)概述 LZZBJ71-35W 型電流互感器為戶外環氧樹脂澆注式、戶外型、全封閉、支柱柱式結構的電壓互感器。適用于是交流50Hz、額定電壓為35KV及以下電力系統中,供電流、電能測量及繼電保護用。
1、額定絕緣水平:40.5/95/185 kV;
2、額定二次電流:5A,1A
3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
產品型號 | 額定電流比(A) | 額定輸出(VA) | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||||
0.2s | 0.2 | 0.5S | 0.5 | 額定輸出(VA) | 準確級及準確限值系數 | ||||
LZZBJ71-35 | 5~100/5 | 10 | 15 | 15 | 20 | 25 | 10P15 | 200Iln | 500Iln |
150~300/5 | 150Iln | 375Iln | |||||||
400~500/5 | 45 | 112.5 | |||||||
600~800/5 | 63 | 157.5 | |||||||
1000~1500 |
電流互感器 - 使用注意事項電流互感器運行時,副邊不允許開路。因?yàn)橐坏╅_路,原邊電流均成為勵磁電流,使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此,電流互感器副邊回路中不許接熔斷器,也不允許在運行時未經旁路就拆下電流表、繼電器等設備。
電流互感器運行時,副邊不允許開路。原因如下:
⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1
⒉電流互感器二次測量?jī)x表電流磁勢I2N2在鐵芯產生磁通Φ2
⒊電流互感器鐵芯合磁通:Φ = Φ1 + Φ2
⒋因?yàn)?Phi;1.Φ2方向相反,大小相等,互相抵消,所以 Φ = 0
⒌若二次開路,即 I2 = 0 ,則:Φ = Φ1,電流互感器鐵芯磁通很強,飽和,鐵心發熱,燒壞絕緣,產生漏電
⒍若二次開路,即 I2 = 0 ,則:Φ = Φ1,Φ在電流互感器二次線圈N2中產生很高的感生電勢e,在電流互感器二次線圈兩端形成高壓,危及操作人員生命安全
⒎電流互感器二次線圈一端接地,就是為了防止高壓危險而采取的保護措施。
